フィルムシートヒーター FSHH型

フィルムシートヒーター FSHH型

フィルム状で様々な形状に対応できるヒーターです。薄型・耐熱350℃高温タイプです。

特長

発塵が無くクリーンルームでの使用にも耐えます。
厚さ0.1mmの大変薄いヒーターです。
真空条件下での使用が可能です。
350℃の耐熱性があり、高温での加熱に適応できます。
ご要望に併せて自由な形状で製作できます。

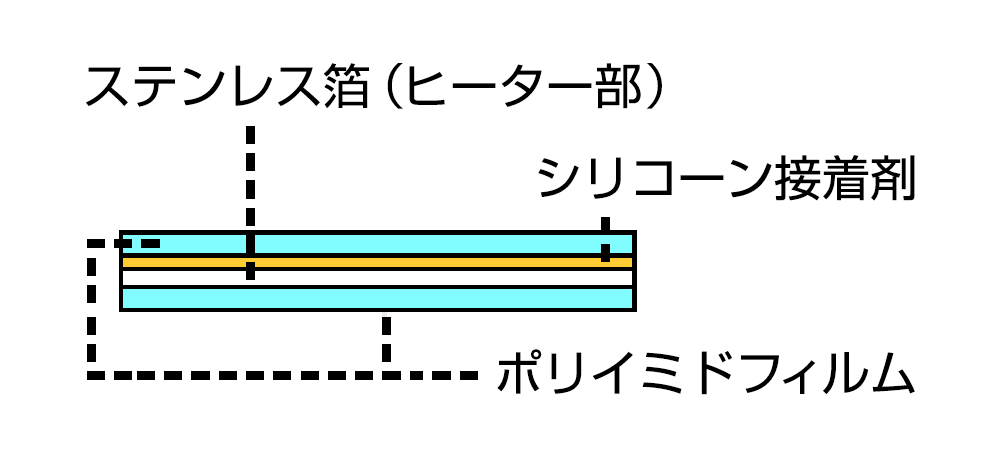

構造

  • 構造

    FSHH-P1

  • 構造

    FSHH-P2

  • 構造

    FSHH-P4

共通仕様

使用電圧 100V 200V ※特注24Vから製作可能
形状・寸法 自由 最大480×480mm
ワット密度 0.1~3W/cm2
取り付け方法 ネジ止め・接着
リード線取り付け方法 ネジ止め他

型式別仕様

FSHH-P1 FSHH-P2 FSHH-P4
最高耐熱温度 350℃ 250℃ 350℃
通常使用温度 260℃ 200℃ 260℃
厚さ 0.1mm前後 0.16mm前後 0.15mm前後
絶縁 片面 両面 両面

規格品型式

型式 幅(mm) 長さ(mm) 電圧(V) 電気容量(W)
FSHH-P2-50-1.1A 50mm 50mm 100V 50W
FSHH-P2-75-1.1A 75mm 50mm 100V 75W
FSHH-P2-100-1.1A 100mm 100mm 100V 200W

リード線:シリコン被覆・長さ200mm切りっぱなし
