チューブカバーヒーター

チューブカバーヒーター

細い配管専用のテープ状ヒーターです。

特長

導入系配管や細い配管の加熱に特化したヒーターです。
固定具付きで配管に仮止めすることができ、ヒーター施工の作業性が向上します。
耐熱マジックテープの採用により最高耐熱温度200℃を実現しました。
サーモスタット付のため過昇温の心配がありません。
RoHS指令対応品です。

チューブカバーヒーター

従来のリボンヒーターは巻きつけ作業がとても面倒で、時間のロスも多いものでした。
また、一度取り外すと同じように巻くことが難しいため、同じ温度分布で測定することは困難でした。

チューブカバーヒーター

新製品チューブカバーヒーターはマジックテープで固定し、配管などを包み込むので「巻きつける」という作業をなくし、ヒーター取付時間の大幅短縮に成功しました。
リボンヒーターとチューブカーバーヒーターの取付時間比較動画(Youtubeへ)

チューブカバーヒーター

継ぎ手なども同時に包み込むことが可能です。

チューブカバーヒーター

どなたが作業しても、簡単に装着することが可能です。

取付方法(動画)

※動画に音は付いていません

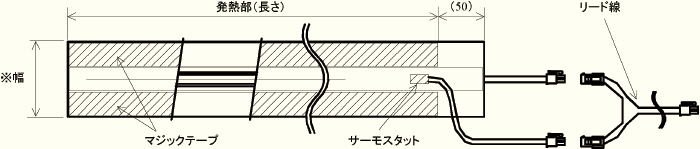

構造

構造

仕様

材質 PTFEコーティングクロス
耐熱温度 200℃
電源 100V
適合配管 1/4(φ6.35)、3/8(φ9.52)、1/2(φ12.7)
固定具 耐熱マジックテープ
厚み 約2mm(発熱部)
過昇温防止機能 サーモスタット200℃OFF付

型式

型式 適合配管 長さ 電圧 電気容量
SRX-6.35-05 1/4インチ(φ6.35mm) 500mm 100V 100W
SRX-6.35-10 1/4インチ(φ6.35mm) 1000mm 100V 100W
SRX-6.35-15 1/4インチ(φ6.35mm) 1500mm 100V 170W
SRX-6.35-20 1/4インチ(φ6.35mm) 2000mm 100V 210W
SRX-6.35-25 1/4インチ(φ6.35mm) 2500mm 100V 280W
SRX-9.52-05 3/8インチ(φ9.52mm) 500mm 100V 100W
SRX-9.52-10 3/8インチ(φ9.52mm) 1000mm 100V 100W
SRX-9.52-15 3/8インチ(φ9.52mm) 1500mm 100V 170W
SRX-9.52-20 3/8インチ(φ9.52mm) 2000mm 100V 210W
SRX-9.52-25 3/8インチ(φ9.52mm) 2500mm 100V 280W
SRX-12.7-05 1/2インチ(φ12.7mm) 500mm 100V 100W
SRX-12.7-10 1/2インチ(φ12.7mm) 1000mm 100V 100W
SRX-12.7-15 1/2インチ(φ12.7mm) 1500mm 100V 170W
SRX-12.7-20 1/2インチ(φ12.7mm) 2000mm 100V 210W
SRX-12.7-25 1/2インチ(φ12.7mm) 2500mm 100V 280W
