胶片状加热器FSHH型

胶片状加热器FSHH型

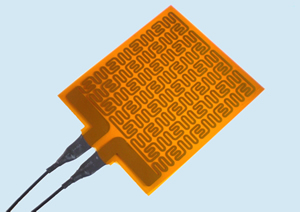

胶片状可制作为各种形状的加热器。超薄耐350℃的高温。

特长

可在无尘的洁净室使用。
厚度为0.1mm的超薄加热器。
真空条件下也可以使用。
具有350℃的耐热性,适合高温加热环境下使用。
可根据客户要求制作所需形状的加热器。

构造

  • 構造

    FSHH-P1

  • 構造

    FSHH-P2

  • 構造

    FSHH-P4

通用规格

使用电压 100V 200V ※特殊定制可从24V起制作
形状尺寸 自由 最大480×480mm
瓦数密度 0.1~3W/cm2
安装方法 螺丝固定、粘贴
引线的安裝方法 螺丝固定

各种型号的规格

FSHH-P1 FSHH-P2 FSHH-P4
最高耐热温度 350℃ 250℃ 350℃
通常使用温度 260℃ 200℃ 260℃
厚度 0.1mm左右 0.16mm左右 0.15mm左右
绝缘 单面 双面 双面

标准品规格

型号 宽度(mm) 长度(mm) 电压(V) 电容量(W)
FSHH-P2-50-1.1A 50mm 50mm 100V 50W
FSHH-P2-75-1.1A 75mm 50mm 100V 75W
FSHH-P2-100-1.1A 100mm 100mm 100V 200W

引线:由硅胶覆盖,长度为200mm,线头保持切断状态。
